En esta ocasión mostramos el proceso de configuración de una SAN de HP, LeftHand, para ello hemos utilizado el entorno que HP pone a disposición en modo virtual que permiten trabajar perfectamente y sin problemas, en un entorno laboratorio, de esta forma podemos utilizar, ver su funcionamiento y los distintos elementos que esta dispone. Esperamos que este procedimiento sea del agrado de todos.

Iniciamos el proceso de instalación de una P4000 Virtual SAN o VSA, esta SAN al igual que las DELL Equallogic disponen de funciones de Thin Provisioning, SnapShots y otras opciones de interés, aúnque se tarda más tiempo en configurarla, también hay que indicar que esta enfocada a Pyme al igual que la DELL Equallogic 4000. En este procedimiento iniciaremos un proceso de configuración de una SAN de HP Lefthand al completo, y se verá como crear un Volumen/LUN para poder ser utilizado posteriormente desde XenServer.



Para ello arrancaremos el proceso de instalación/configuración de nuestra nueva SAN, tenéis que tener en cuenta que lo adecuado para este tipo de soluciones es disponer de una LAN a 1GB en caso contrario puede ser algo lento, el sistema de enlace entre los distintos dispositivos deberá de ser iSCSI con lo que ello representa, disponer de electrónica de red que lo soporte.

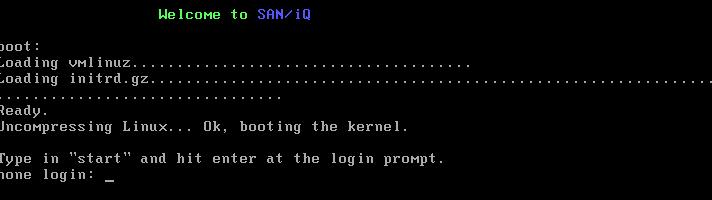

En login, escribiremos "start" tal y como nos indica, escribiéndolo en "none login" y pulsando <Return> o <Enter>, para realizar la correspondiente configuración de las direcciones IP entre otros.

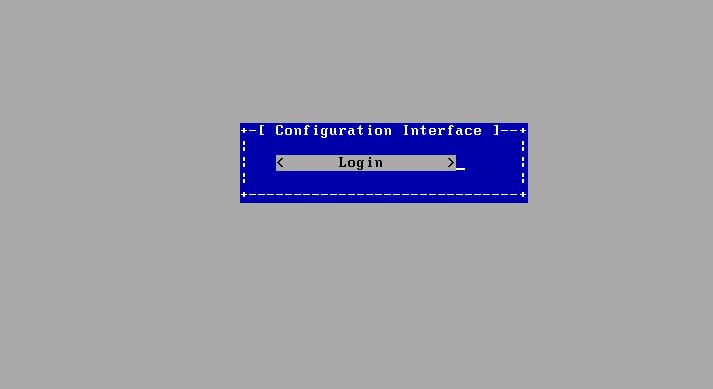

Pulsaremos <Enter> en la opción de Login, para entrar en el menú de configuración.

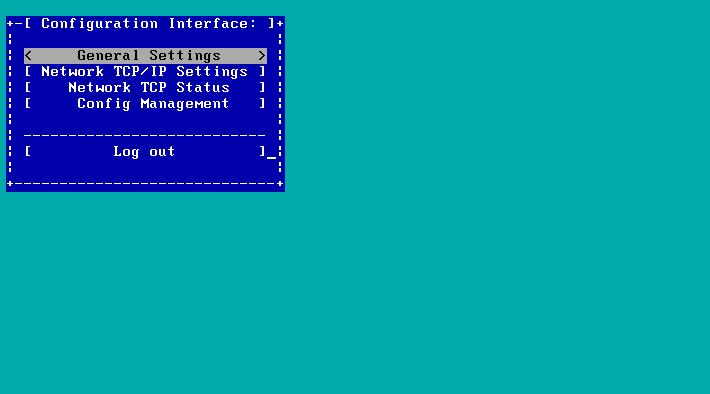

En la opción correspondiente a General Settings, tendremos la opción de añadir un nuevo administrador de la SAN,

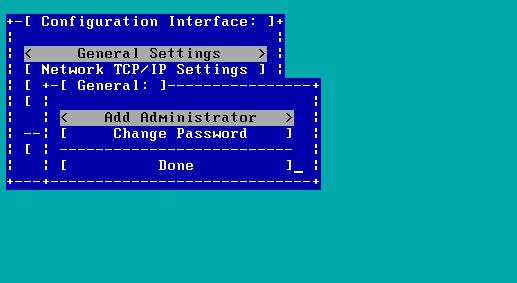

Para ello pulsaremos en Add Administrator,

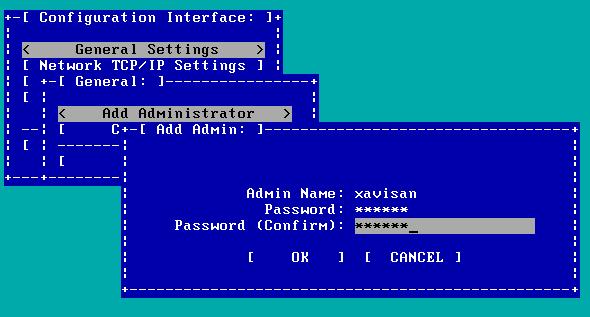

Y realizaremos la entrada de datos para el nuevo administrador con nuevo password, pulsando Ok, para aceptar,

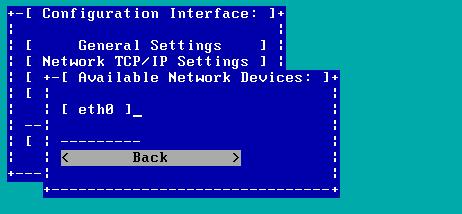

Posteriormente podremos realizar la configuración de nuestro interface de red para especificar la dirección IP de gestión de esta SAN., Seleccionando "Network TCP/IP Settings" y pulsando sobre eth0,

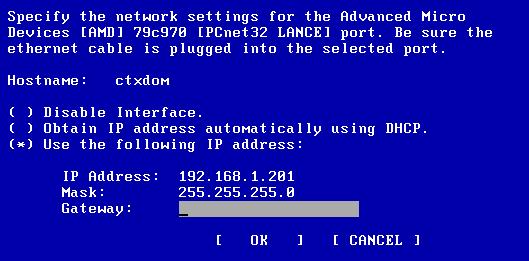

Posteriormente, especificaremos un hostname, en nuestro caso "ctxdom" y marcaremos "Use the following IP address",

Especificaremos la IP de la SAN y una vez rellenados los datos, pulsaremos Ok,

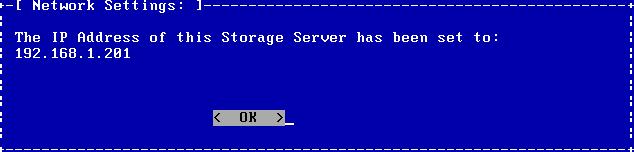

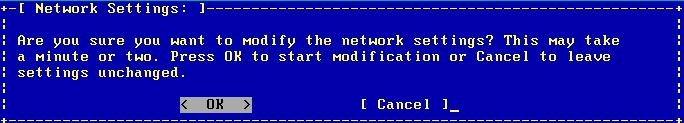

Al aviso pulsaremos Ok, para realizar la modificación y grabar los cambios,

Y pulsaremos Ok, con ello terminariamos de configurar la parte de acceso para su configuración posterior,

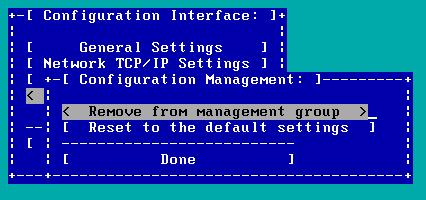

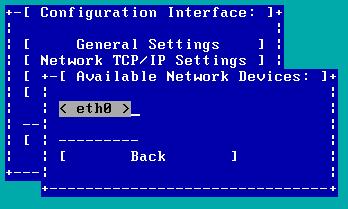

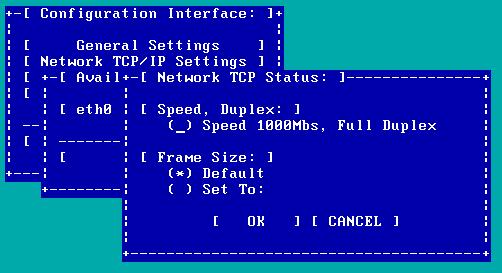

Además de ello, podremos indicar y variar la configuración del interface de red, para especificar la velocidad a nivel de protocolo, podremos realizarlo pulsando en eth0, en "Config Management",

Pulsaremos <Enter>,

Seleccionaremos la configuración que más se adapte a nuestras necesidades, pulsando posteriormente en Ok,

Una vez finalizado, realizaremos la instalación de la consola de gestión, en LeftHand denominada "Centralized Management Console" (os recuerda algo esta nomenclatura?... si a XenApp ;-) ). Bueno, seguimos,

Sobre el ejecutable, seleccionaremos la opción de instalación de ejecución como administrador, está consola se instalará en un equipo con Windows y con acceso a la red iSCSI, en caso contrario será necesario instalar el conector iSCSI en nuestro equipo.

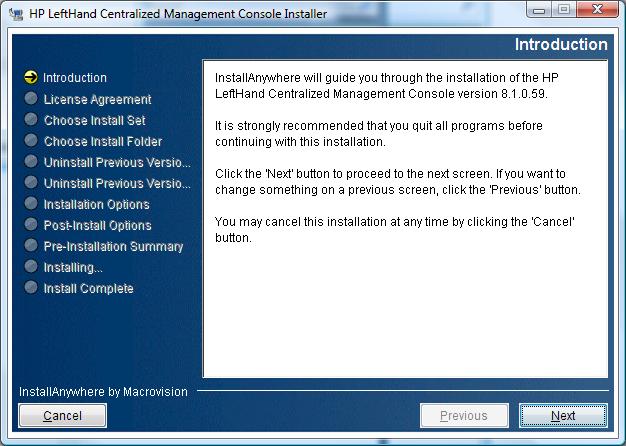

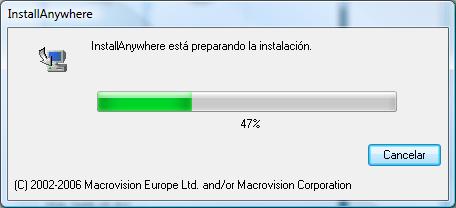

Iniciándo el proceso de instalación,

Pulsaremos Next,

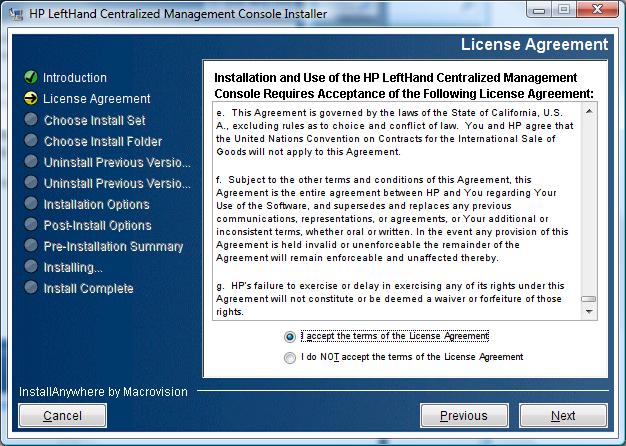

Aceptaremos los términos de licencia y pulsaremos Next,

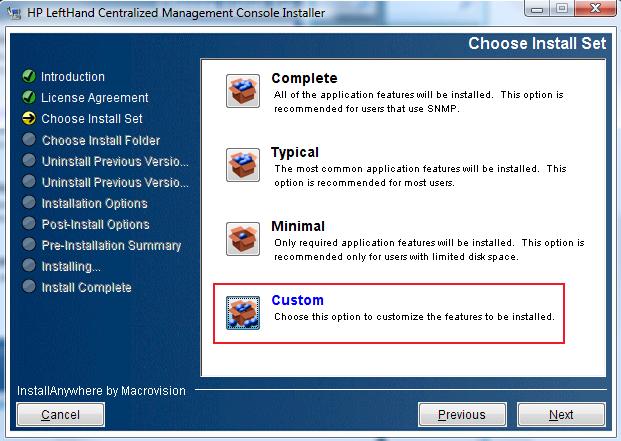

En el proceso de instalación seleccionaremos "Custom",

Tal y como se muestra en la imagen anterior, pulsando Next,

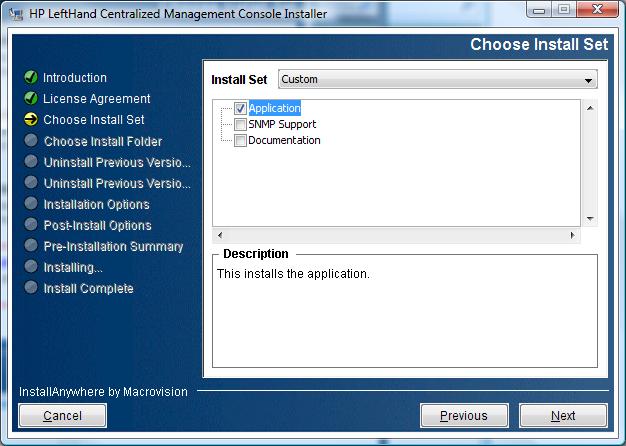

Seleccionaremos  "Application", para realizar la instalación de la consola, podremos instalar opcionalmente SMNP y la Documentación en caso necesario, pulsando Next para continuar,

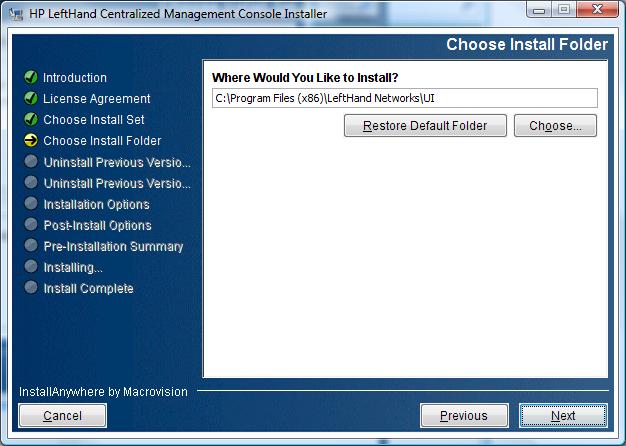

Especificaremos la ruta por defecto, en nuestro caso al tratarse de un equipo con sistema operativo de 64 bits, añadirá la consola en la ruta correspondiente a la de 32bits que Windows dispone para estos casos, pulsando Next,

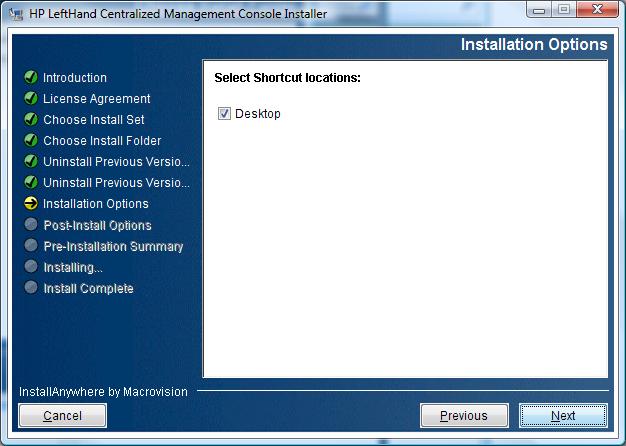

Pulsaremos Next,

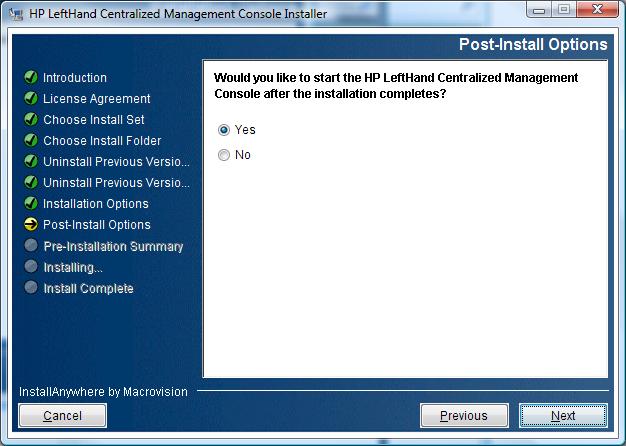

Y marcaremos "Yes" para que arranque la consola al finalizar la instalación, pulsando Next,

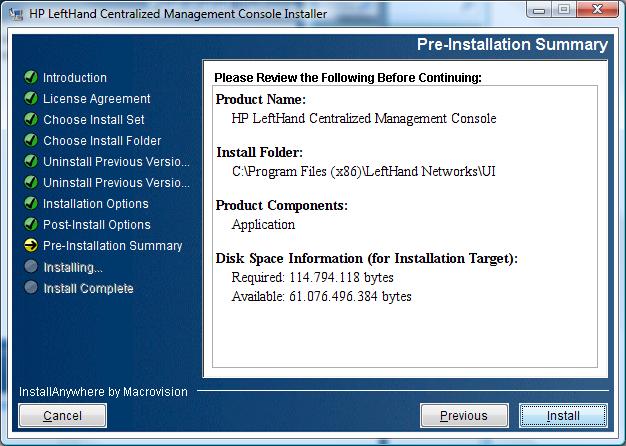

Una vez finalizado pulsaremos Install,

El sistema de instalación se iniciará,

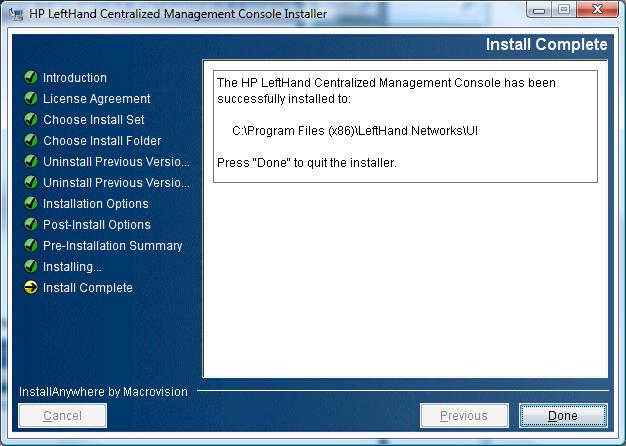

Pulsaremos Done, para terminar.

Una vez pulsado Done, se iniciará un Wizard y arrancará la consola, en estos momentos iniciaremos el proceso de configuración de la SAN para la creacion de un Volumen y un grupo correspondiente al mismo, pulsaremos Next,

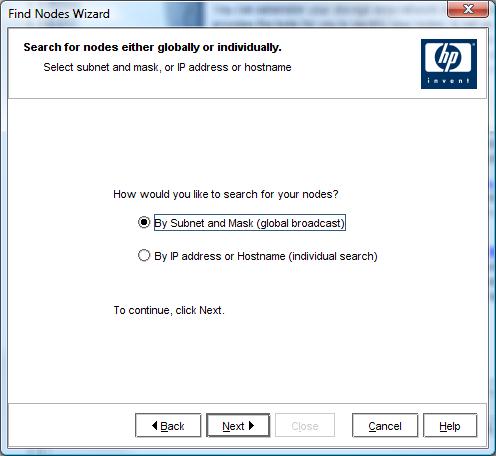

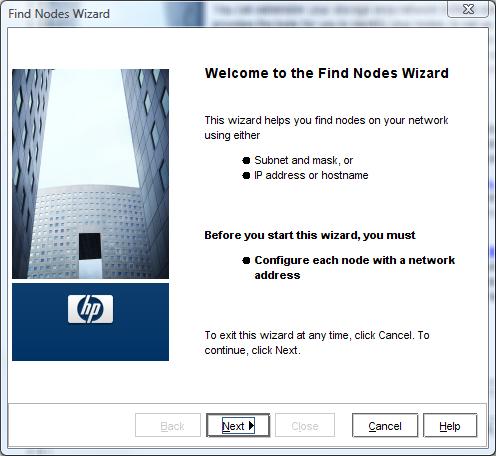

Realizaremos la búsqueda de nuestra SAN, mediante la primera de las opciones, pulsando Next,

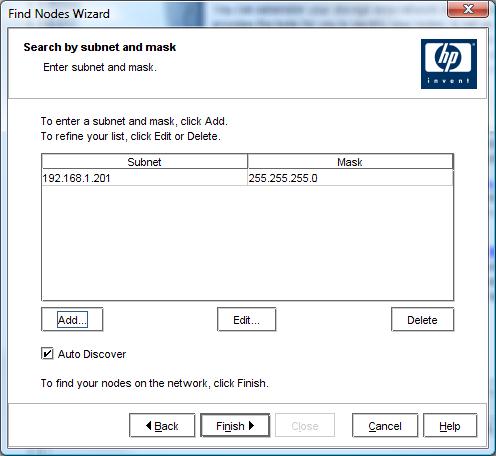

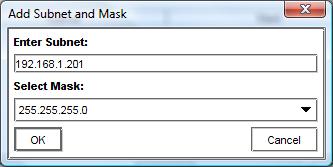

Especificaremos la IP de nuestra SAN y la Máscara, pulsando Ok una vez entrado. (mediante Add)

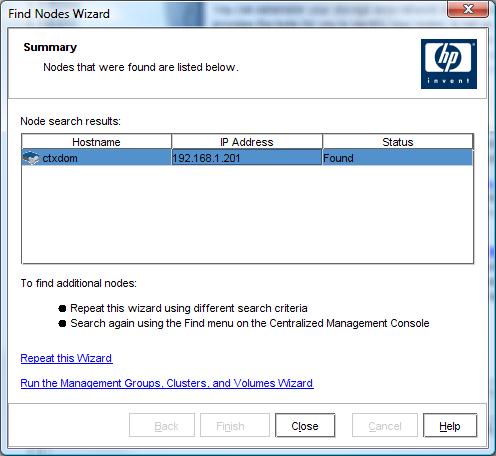

Una vez localizada, pulsaremos en Finish,

Pulsaremos Close, cerrando el asistente y apareciendo la consola de gestión,

En la consola pulsaremos sobre "Getting Started",

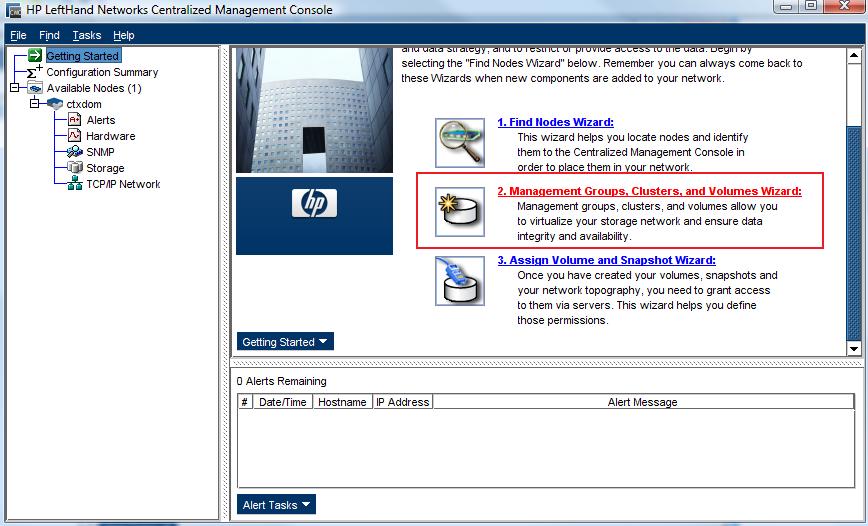

Pulsaremos sobre "Management Groups, Clusters and Volumes Wizard" para realizar la creación de un grupo administrativo necesario para realizar la gestión de la SAN, y posteriormente crearemos el volumen correspondiente a ser utilizado por XenServer,

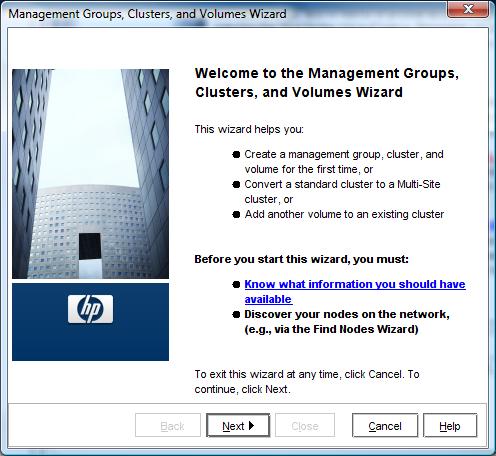

Pulsaremos Next al wizard,

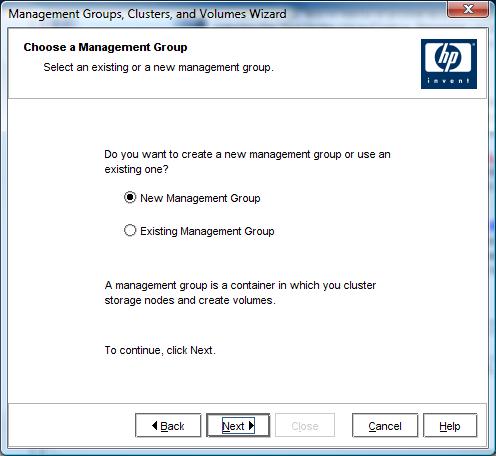

Especificaremos "New Management Group" y pulsaremos Next,

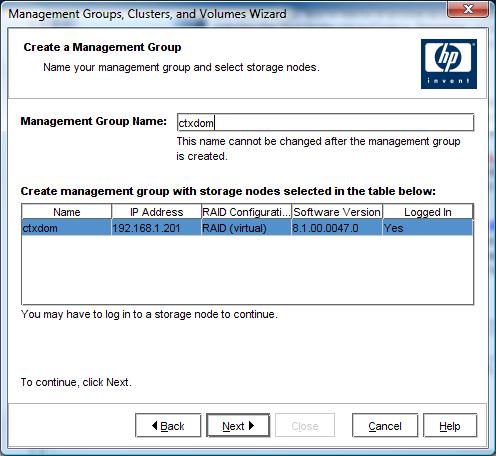

Especificaremos el nombre del grupo, "ctxdom", y pulsaremos Next,

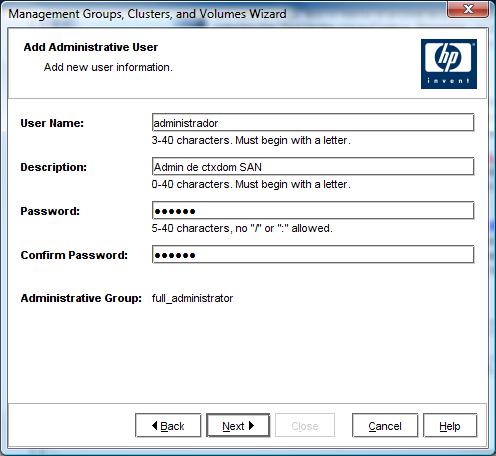

Especificaremos el usuario administrador, "administrador" una descripción y el password correspondiente,

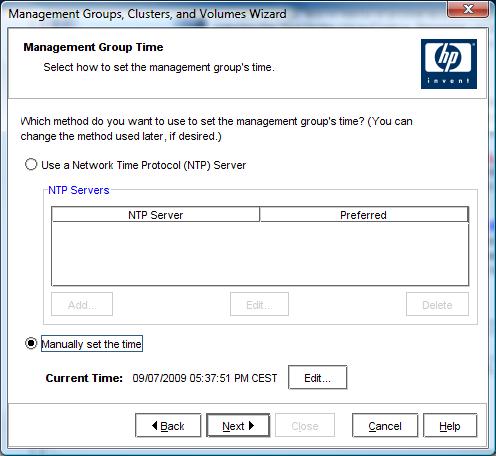

En NTP Server (hora del grupo), seleccionaremos en Manual y pusaremos Next,

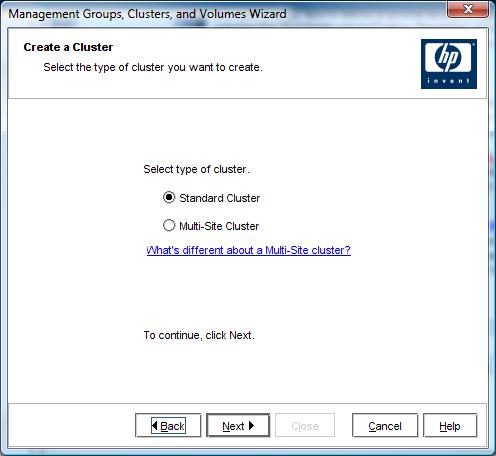

Seleccionaremos el tipo de  site a implementar, en nuestro ejemplo "Standard Cluster", al tratarse de una sola unidad, la segunda opción es interesante para compartir espacio entre varias SAN, de tal forma que de cara al usuario se muestra un Cluster compartido, es decir un cluster totalmente distribuido, permitiendo utilizar para la generación del mismo unidades de otras SAN o grupos, Pulsaremos Next,

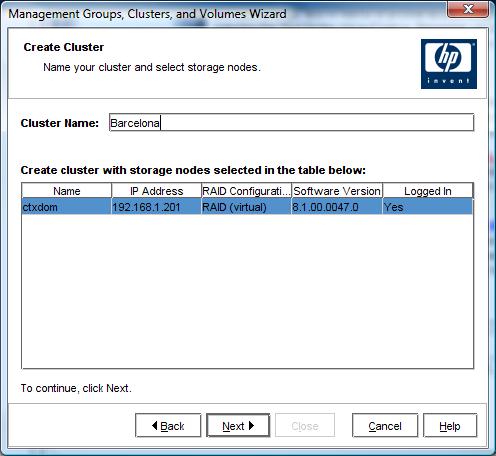

Especificaremos el nombre del Cluster, pulsaremos Next,

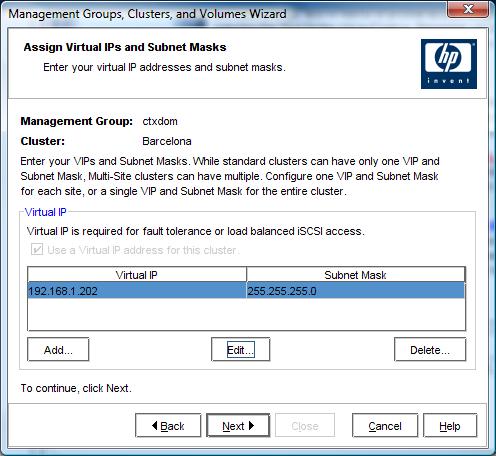

Añadiremos la IP especifica del Cluster, Pulsaremos Next,

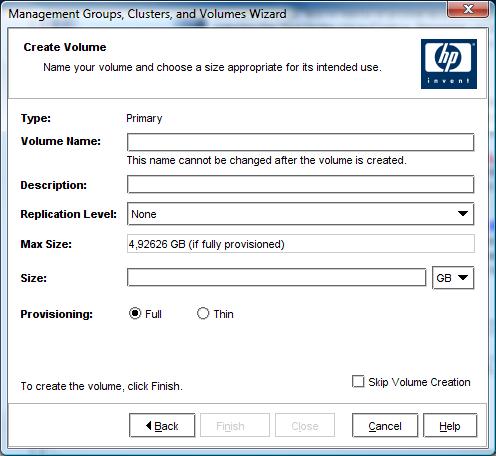

Entraremos los datos correspondientes al volumen de datos,

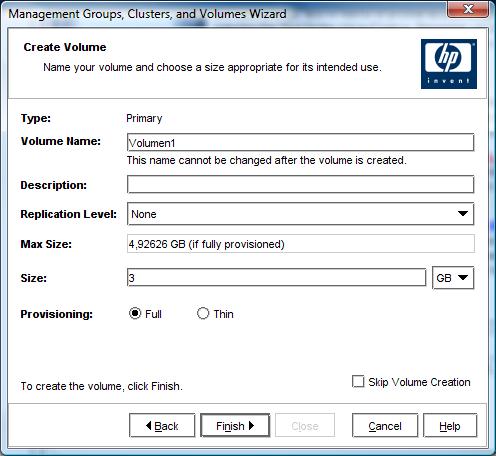

Añadiremos el nombre "Volumen1" y la longitud, en nuestro caso 3GB, pulsando Finish para finalizar,

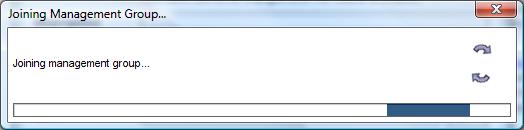

Una vez añadidos los datos se iniciará el proceso de creación del VOL correspondiente,

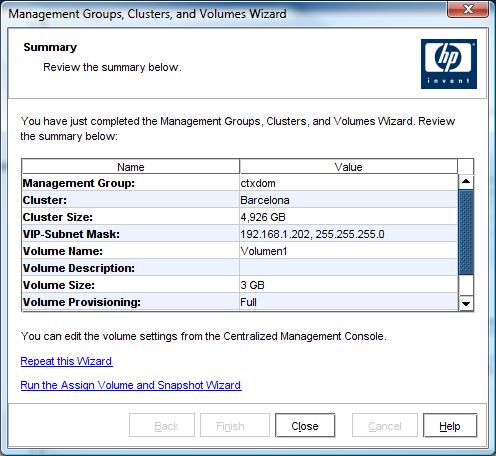

Una vez finalizado mostrará un resumen de la creación del mismo, pulsaremos Close para finalizar, volviendo a la consola administrativa,

Con ello finalizariamos la configuración de nuestra SAN, no es objetivo de este procedimiento el acceder a cada una de las opciones que dispone la consola, pero si que invitamos a que podáis testearla.

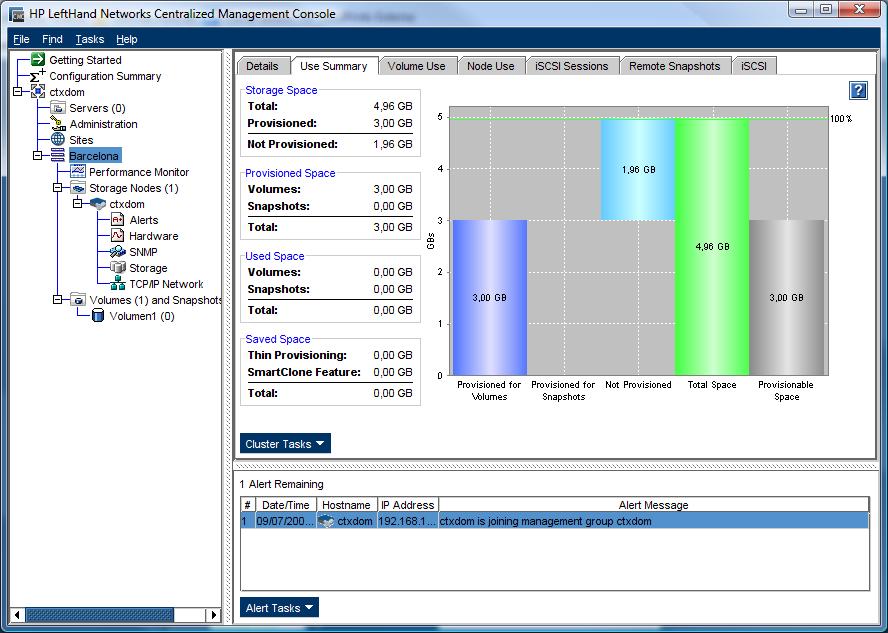

Esperamos que este procedimiento sea de utilidad para todos, la pantalla anterior nos muestra el uso real de nuestros datos reservados (o en provisioning), en snapshots, etc...

Lefhand es una SAN nada complicada, y adecuada para cierto tipo de entornos, pero como todo tiene sus limitaciones, cada SAN está centrada a solucionar una serie de problemáticas, nuestro consejo, pruebalas, y revisa configuraciones, analiza si utilizaras o no todas las funcionalidades, analiza costes, analiza si por ciertas funcionalidades es necesario un desembolso adicional, ya que algunas de ellas, por cada ampliación hay un coste no contemplado y ello a la larga es caro en cuanto a mantenimientos, puntos que no se tienen en cuenta a la hora de seleccionar cierto tipo de soluciones de almacenamiento.

Recordad que para entornos Microsoft es necesario el tener el iSCSI initiator instalado en nuestro server, sin él no será posible establecer una conexión a una SAN tanto de HP como de DELL de tipo iSCSI.
